Lieferumfang:
1 x Empfänger: S1PXW-AC-ANT3
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die Fernsteuerung und Fernkommunikation ist.
Anwendung:
Dies ist ein Lange reichweite 15000ft 230V 6900 watt funkfernbedienung funkschalter wasserdichte funk empfänger, mit 1 kanal AC ausgang.
Es kann langstrecken funksteuerung AC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.

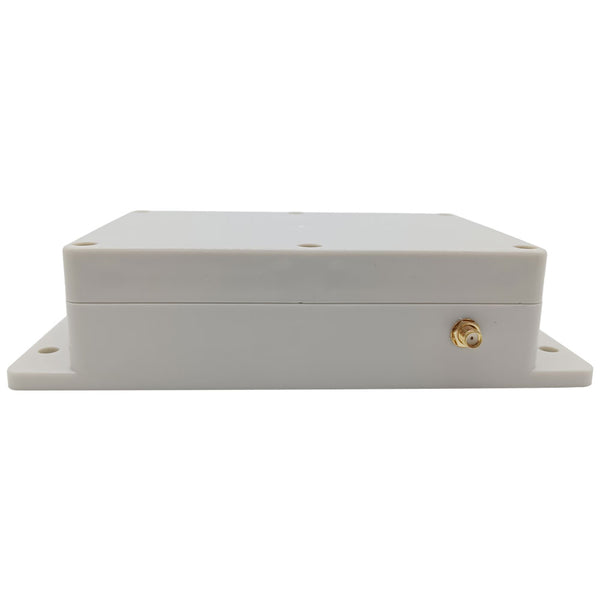

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:
Modell: S1PXW-AC-ANT3
Betriebsspannung: AC110~240V (110V/120V/220V/240V)
Ausgangsart: AC110~240V (110V/120V/220V/240V)
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A / Kanal
Kanal: 1 CH
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433.92 MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuse: 153 x 90 x 55 mm
Passende Fernbedienung oder Handsender:
Dieser Empfänger funktioniert nur mit 5000 Meter Handsender (Fernbedienung).
Wenn Sie den Empfänger in Selbstsichernd modus oder Momentan modus versetzen, es sollte mit dem Sender mit einem Taste arbeiten, wie Modell CC-1 (Reichweite 5000 Meter / 15000 Fuß) und CCW-1 (Wasserdicht, Reichweite 5000 Meter / 15000 Fuß).
Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit dem Sender mit zwei Tasten arbeiten, wie Modell CC-2 (Reichweite 5000 Meter / 15000 Fuß) und CCW-2 (Wasserdicht, Reichweite 5000 Meter / 15000 Fuß).
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung von AC 110~240V (110V/120V/220V/240V) Geräten verwendet werden.
Verdrahtung:
1) Verbinden Sie das Phasenkabel der AC Stromversorgung an Eingangsklemme "L/+" des Funkempfänger;
2) Verbinden Sie das Neutralleiterkabel der AC Stromversorgung an Eingangsklemme "N/-" des Funkempfänger;
3) Verbinden Sie ein Ende der der AC Geräte an Ausgangsklemme "L/+" des Funkempfänger;
4) Verbinden Sie das andere Ende der AC Geräte an Ausgangsklemme "N/-" des Funkempfänger.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-1:
Drücken Sie die Taste am Handsender: Die Klemmen "Output 1" der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Die Klemmen "Output 1" der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-1:
Drücken und halten Sie die Taste am Handsender: Die Klemmen "Output 1" der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Die Klemmen "Output 1" der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-2:
Drücken Sie die Taste A am Handsender: Die Klemmen "Output 1" der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Handsender: Die Klemmen "Output 1" der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
So stellen Sie die Rückkopplung Funktion ein:
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die Rückkopplung funktion zu deaktivieren.
Achtung: Das erste Bit des Dip Schalter am Empfänger muss auf die Position ON gesetzt werden.
So koppeln Sie den Sender mit dem Empfänger:
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED blinkt dann dreimal und geht dann aus, dies bedeutet dass das Lernen erfolgreich ist.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Drücken und halten Sie die Lerntaste im Empfänger für 3-4 Sekunden, Signal-LED leuchtet zuerst, blinkt dann dreimal schnell und geht dann aus, Lassen Sie zu diesem Zeitpunkt die Lerntaste los, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
