3-Kanal DC 12V Smart Home WLAN Lichtschalter (Modell: 0022009)

Produkt Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz.Über das Smartphone und das Internet können wir mit diesem WIFI-Schalter verschiedene DC oder AC Geräte. Wie Licht, Lampe, LED-Beleuchtung, Motor, Pumpe, Ventilatoren, Türen, Fenster, Schlösser, Magnetventil, Sicherheitsalarm, Geschäftsschilder, usw.

Produkt-Parameter:
Betriebsspannung: DC 6~24V
Ausgangsart: Relaisausgang (normalerweise geöffnet / normalerweise geschlossener Ausgang)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Der Anschlussbereich der Klemmen: 22-12 AWG
Kanal: 3 Kanäle
Betriebsmodus: Selbstverriegelung
Statischer Strom: ≤6mA
Betriebstemperatur: -20°C ~ +70°C
Maximale Belastung: 10A/Kanal
Mass von PCB: 93 x 45 x 19 mm
Mass von der Gehäuse: 115x90x42 mm

Produkteigenschaften:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemme ist normalerweise geöffnet/ normalerweise geschlossen und kann zur Steuerung von DC oder AC Geräten verwendet werden.
Manuelle Schalteranschluss: Kann an Handschalter oder andere Geräte zur Steuerung des WiFi-Schalters angeschlossen werden.
Es hat die Eigenschaften eines Rückleistungsschutzes und eines Überstromschutzes.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.

Verwendung des Produkts:
A. Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP.

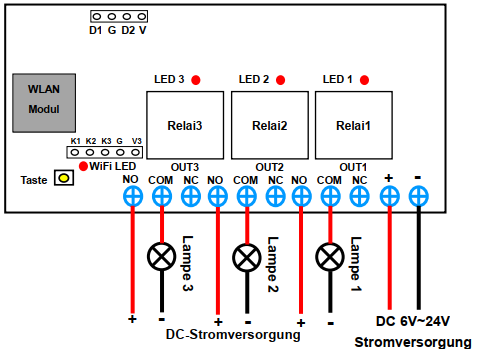

B. Steuern Sie den DC-Lampe, anschließen wie unten gezeigt:
1) Verbinden Sie den positiven Anschluss der DC-Stromversorgung mit dem "NO“ der Schalter Ausgangsklemme;
2) Verbinden Sie den negativen Anschluss der DC-Stromversorgung mit dem negativen Anschluss der DC-Lampe;
3) Verbinden Sie den positiven Anschluss der DC-Lampe mit dem "COM“ der Schalter Ausgangsklemme;
4) Verbinden Sie den positiven Anschluss der DC-Stromversorgung mit dem "+“ der Schalter;
5) Verbinden Sie dem negativen Anschluss der DC-Stromversorgung mit dem "-“ der Schalter.

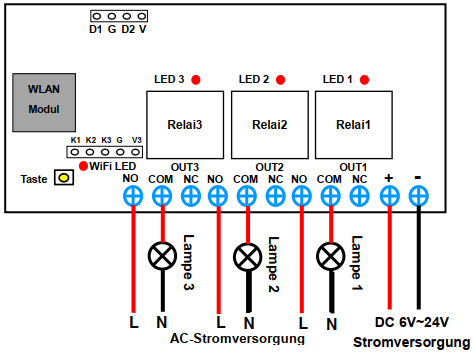

C. Steuern Sie den AC-Lampe, anschließen wie unten gezeigt:

1) Verbinden Sie den stromführende Leitung der AC-Stromversorgung an dem "NO“ der Schalter Ausgangsklemme;
2) Verbinden Sie dem Nullleiter der AC-Stromversorgung mit einer Seite der AC-Lampe;
3) Verbinden Sie eine andere Seite der AC-Lampe mit dem "COM“ der Schalter Ausgangsklemme;
4) Verbinden Sie den positiven Anschluss der DC-Stromversorgung mit dem "+“ der Schalter;
5) Verbinden Sie dem negativen Anschluss der DC-Stromversorgung mit dem "-“ der Schalter.

D. Durch den APP-Betriebistwiefolgt:
Drücken Sie die Taste 1 am APP, Relais 1 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT1 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 am APP erneut, Relais 1 ist deaktiviert (zwei Klemmen "NO" und "COM" von OUT1 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), und die Lampe 1 ist ausgeschaltet.

Drücken Sie die Taste 2 am APP, Relais 2 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT2 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Lampe 2 wird eingeschaltet.
Drücken Sie die Taste 2 am APP erneut, Relais 2 ist deaktiviert (zwei Klemmen "NO" und "COM" von OUT2 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), und die Lampe 2 ist ausgeschaltet.

Drücken Sie die Taste 3 am APP, Relais 3 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Lampe 3 wird eingeschaltet.
Drücken Sie die Taste 3 am APP erneut, Relais 3 ist deaktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind getrennt, zwei Klemmen "NC" und "COM" sind angeschlossen), und die Lampe 3 ist ausgeschaltet.

E.ManuelleSteuerung:
An die Klemmen "K1" und "G", "K2" und "G", "K3" und "G" können Sie jeweils drei zweipolige Taster anschließen, um diese drei Relais zu steuern.

Wenn Sie den Taster 1 verwenden, um zwei Klemmen "K1" und "G" zu verbinden, wird das Relais 1 aktiviert und die Lampe 1 eingeschaltet.
Wenn Sie den Taster 1 wieder verwenden, um zwei Klemmen "K1" und "G" zu verbinden, wird das Relais 1 deaktiviert und die Lampe 1 ausgeschaltet.

Wenn Sie den Taster 2 verwenden, um zwei Klemmen "K2" und "G" zu verbinden, wird das Relais 2 aktiviert und die Lampe 2 eingeschaltet.
Wenn Sie den Taster 2 wieder verwenden, um zwei Klemmen "K2" und "G" zu verbinden, wird das Relais 2 deaktiviert und die Lampe 2 ausgeschaltet.

Wenn Sie den Taster 3 verwenden, um zwei Klemmen "K3" und "G" zu verbinden, wird das Relais 3 aktiviert und die Lampe 3 eingeschaltet.
Wenn Sie den Taster 3 wieder verwenden, um zwei Klemmen "K3" und "G" zu verbinden, wird das Relais 3 deaktiviert und die Lampe 3 ausgeschaltet.
