Anwendung:
Dieser zeitverzögerung funkschalter oder empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, usw. Es kann langstrecken drahtlose steuerung verschiedener elektrischer Geräte. Wie lichter, lampe, motoren, pumpen, magnetventil, schlösser, rolltore, winden, linearantriebe, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
3 Betriebs spannungs versionen: DC 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfänger:
Modell Nr.: S1PDA-DC
Betriebsspannung: 9±1V DC (Modell S1PDA-DC09), oder 12±1V DC (Modell S1PDA-DC12), oder 24±2V DC (Modell S1PDA-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 Kanal
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Kontrolle Modi: Verzögerung (Drücken -> AN, dann AUS nach der Verzögerungszeit )
Betriebstemperatur: -20°C bis +70°C

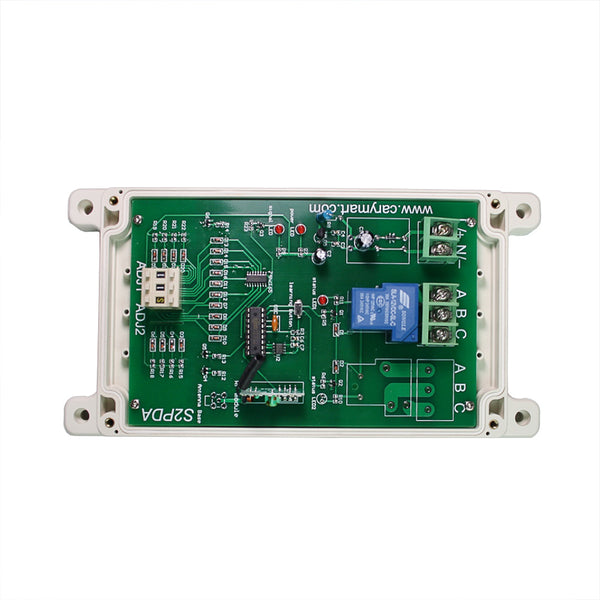

Maße der PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 Zoll)

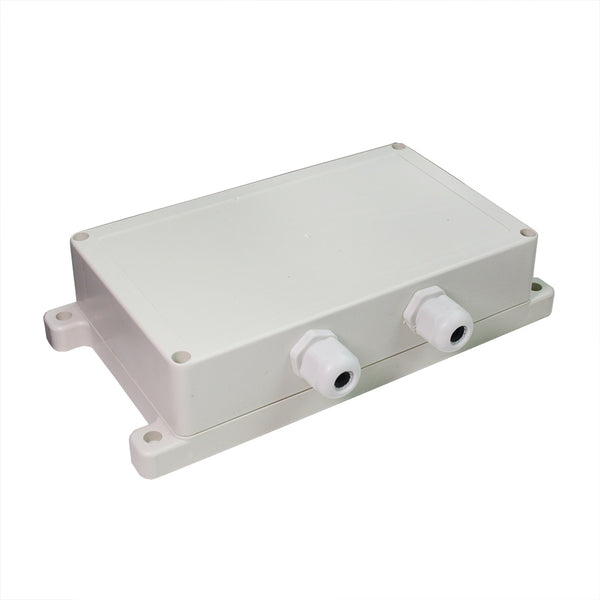

Maße des Gehäuse: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 Zoll)

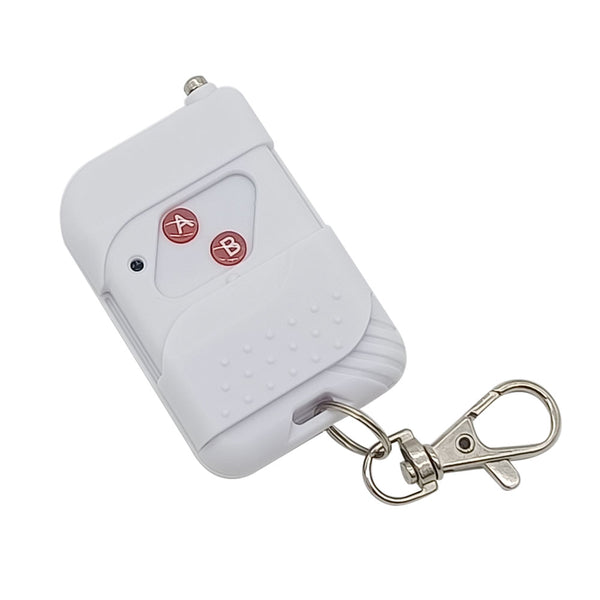

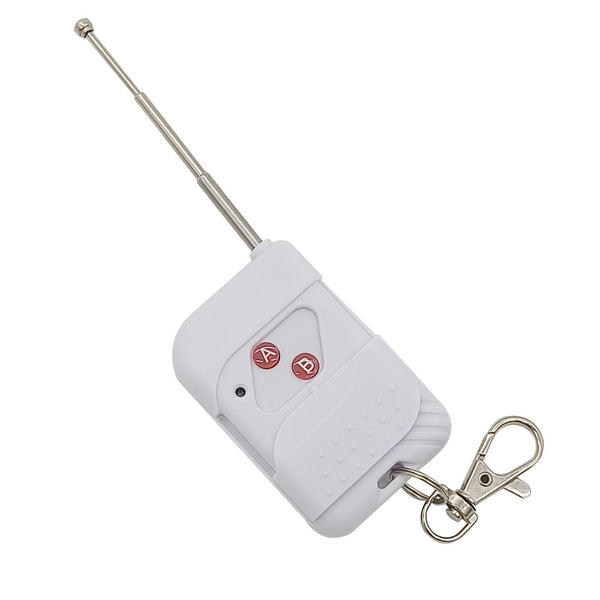

Parameter des Handsender:
Modell Nr.: 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 2
Symbol des Knopfs: A, B (C-2)
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58mm x 39mm x 16mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-2 (100 Meter), CP-2 (500 Meter), or CB-2 (1000 Meter) usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2.
Verwendung (mit dem Sender C-2):
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert werden.

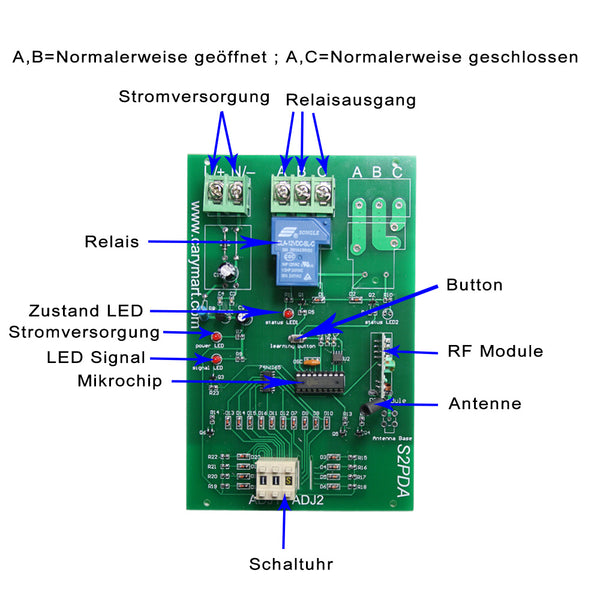

Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen A und B sind normalerweise offen; Die Klemmen A und C sind normalerweise geschlossen.
Drücken Sie die Taste A des Handsender: Das relais am funkschalter ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen A und C), und die lampe wird eingeschaltet.
Nach der Verzögerungszeit: Das relais am funkschalter wird automatisch deaktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen A und C), und die Lampe wird ausgeschaltet.
Oder drücken Sie die Taste B des Handsender: Das relais am funkschalter wird deaktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen A und C), und die lampe wird ausgeschaltet.
Verzögerungszeit einstellen:
Drücken Sie die Tasten "+" und "-" am Zeitschaltuhr des Empfänger, um die Verzögerungszeit von 0 Sekunden bis 99 Stunden einzustellen. “H” (aus Englisch “Hour”) ist die Stunde. “M” (aus Englisch “ Minute”) ist die Minute, und “S” (aus Englisch “ second”) ist die Sekunde.
Zum Beispiel: Wenn Sie “S 0 1” einstellen, das bedeutet, dass die Verzögerungszeit 1 Sekunde ist.
Lieferumfang:
1 x Empfänger: S1PDA-DC09 / S1PDA-DC12 / S1PDA-DC24
2 x Handsender: C-2
1 x Bedienungsanleitung
