Anwendung:
Dies 1 Kanal DC 12V 24V 40A Fernbedienung Funkschalter Set mit funk empfänger und handsender, für Langstrecken Funksteuerung der ausfahren und einfahren (Translationsbewegung) des elektrischer linearantrieb.
Die Kit Arbeit mit Linearantrieb, für industrielle Anwendungen, die Agrar-, Bau- und Fahrzeugtechnik, die Fassadenarchitektur, Solaranwendungen, Pergolen. Wie Autos, Lastwagen, Hebebühnen, Erntemaschinen, Elektrische betten, Roboter, Fahrzeugbau, Krankenbetten, Dachfenster, Satellitenantenne, Verriegelungen, Türöffner, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für elektrischer linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Mit Stroke Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den linearmotor steuerung.
Mit Kabelgebundene Steuerklemmen: Sie können manuelle Schalter anschließen, um den linearmotor steuerung.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

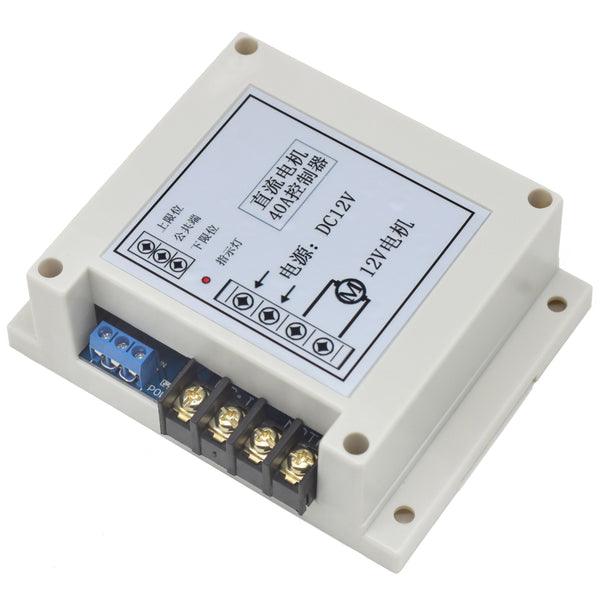

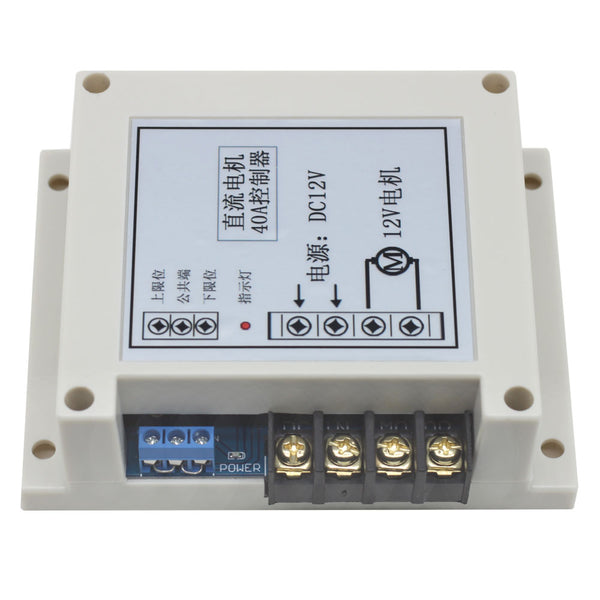

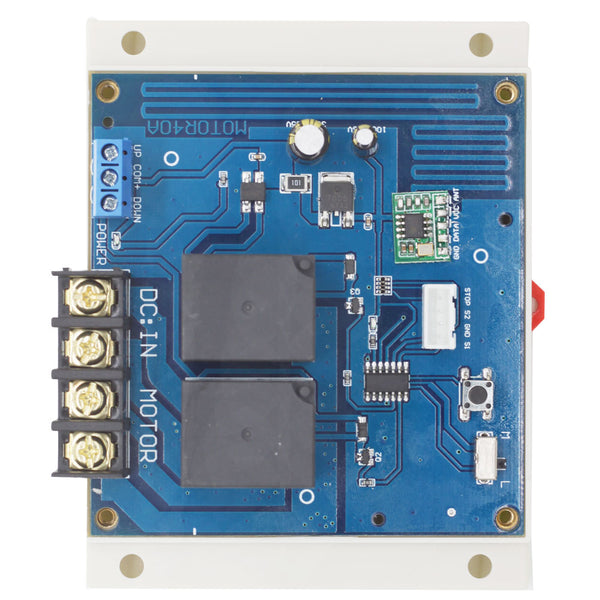

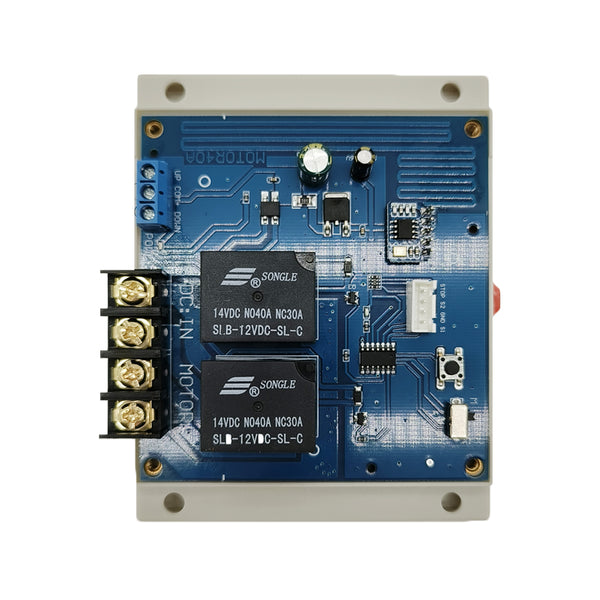

Parameter des Empfängers:
Modell Nr.: S1PF-DC
Betriebsspannung: 12±1V DC (Modell S1PF-DC12), oder 24±2V DC (Modell S1PF-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
DC Stromversorgung Ausgang: 12VDC (Modell S1PF-DC12), 24VDC (Modell S1PF-DC24)
Kanal: 1 CH
Arbeitsfrequenz: 433.92 MHz
2 Wählbare Modi: Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 40A
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 115mm x 95mm x 40mm

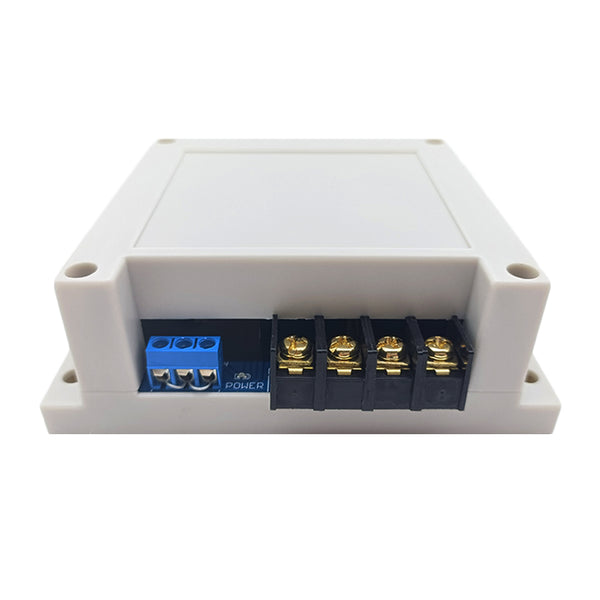

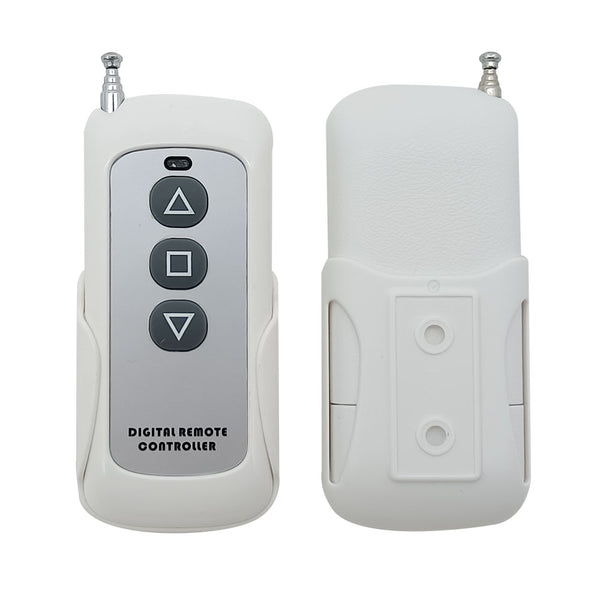

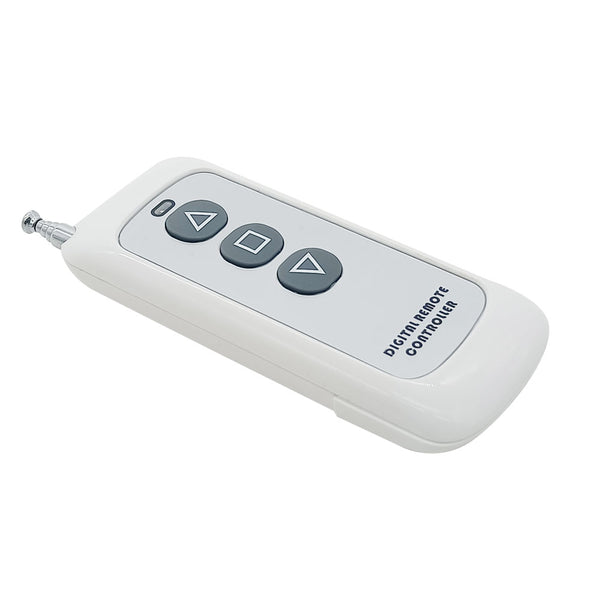

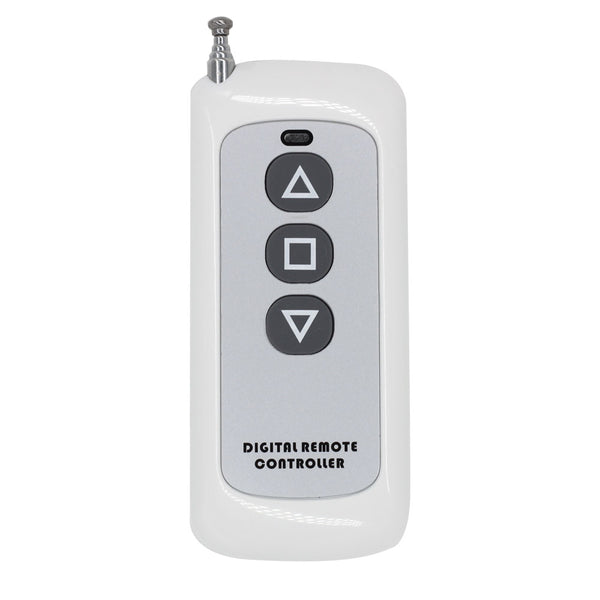

Parameter des Fernsteuerung / Handsender:
Modell Nr: CP-3
Kanal / Knopf: 3
Knopf Symbol: ▲, ■, ▼
Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 14mA
Betriebsfrequenz: 433MHz
Modulations Modus: ASK
Sendeentfernung: 500 Meter / 1500 Fuß (theoretisch)
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm
Passende Funk Handsender:
Der Empfänger kann verschiedene Modelle Funk Handsender zusammen arbeiten. wie CP-3 (500 Meter), oder CB-3-2 (1000 Meter) usw..
Reichweite:
Mit dem Sender von Model CP-3L kann die Reichweite 500 Meter im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500 Meter.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-3-2.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Linearantriebe verwendet werden.
Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen.
Wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.

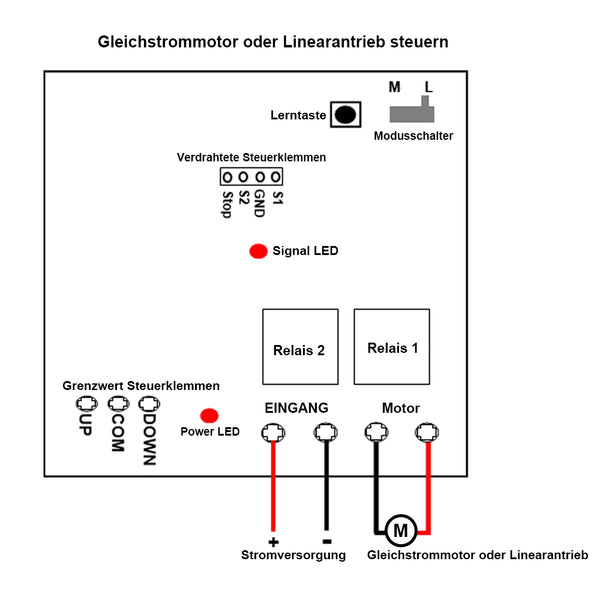

Einstellen verschiedener Steuermodi:
1) Einstellen des Verriegelungsmodus (mit Sender CP-3): Stellen Sie den Modusschalter im Empfänger auf "L".
Drücken Sie die Taste ▲ am handsender: Um das Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ▼ am handsender: Um das Einfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender: Um das stoppen Einfahren des linearantrieb zu bewirken.
2) Einstellen des Momentanmodus (mit Sender CP-3): Stellen Sie den Modusschalter im Empfänger auf "M".
Drücken und halten die Taste ▲ am handsender: Um das Ausfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▲ los: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken und halten die Taste ▼ am handsender: Um das Einfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▼ los: Um das stoppen Einfahren des linearantrieb zu bewirken.
Stroke Steuerklemmen:
Der Empfänger verfügt über Stroke Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Stroke schalter an die Stroke Steuerklemmen anschließen und diese dann zum des Linearantrieb steuerung.

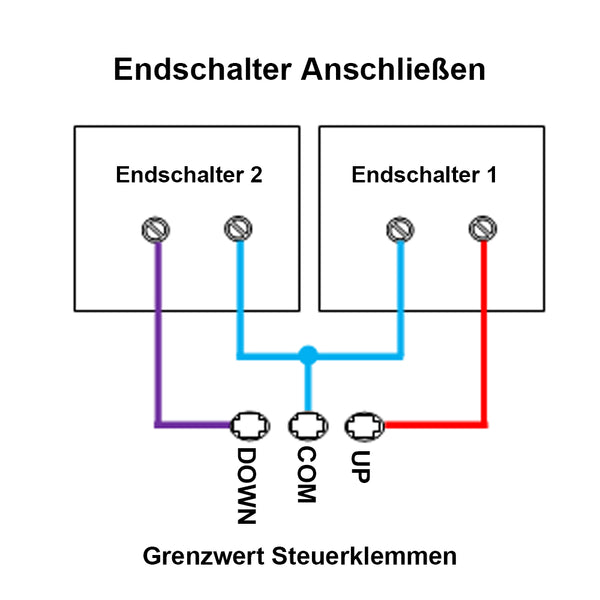

Sie können beispielsweise zwei normalerweise geschlossene Stroke schalter an die Klemmen "COM“ und "UP“ anschließen und einen weiteren normalerweise geschlossenen Stroke schalter an die Klemmen "COM“ und "DOWN“ anschließen.
Wenn der Linearantrieb ausfährt; Wenn die beiden Klemmen "COM" und "UP" nicht angeschlossen sind, um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn der Linearantrieb Einfährt; Wenn die beiden Klemmen "COM" und "DOWN" nicht angeschlossen sind, um das stoppen Einfahren des linearantrieb zu bewirken.
Kabelgebundene Steuerklemmen:
Der Empfänger verfügt über kabelgebundene Steuerklemmen. Sie können externe Geräte (mit normalerweise offenem Kontakt), wie manuelle schalter, an kabelgebundene Steuerklemmen anschließen und diese dann zum des Linearantrieb steuerung.

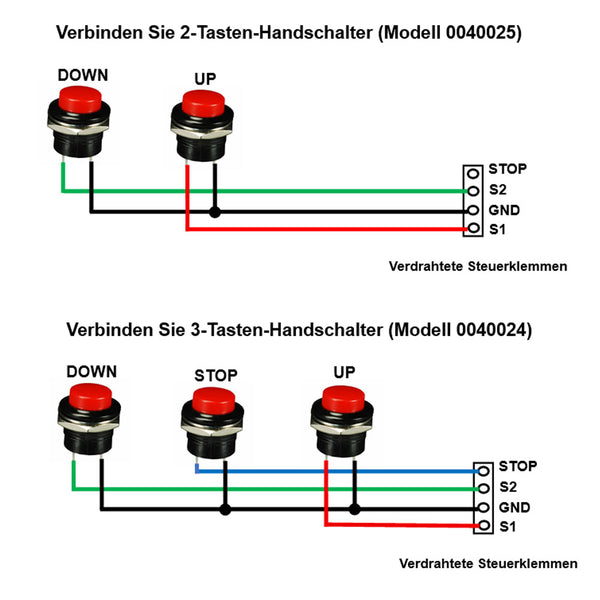

Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen "STOP“, "S1“, "COM“ und "S2“ anschließen.
1) Kontrolle Modus - Verriegelung:
Wenn zwei Klemmen "S1“ und "COM“ angeschlossen werden: Um das Ausfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "STOP“ und "COM“ angeschlossen werden: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "S2“ und "COM“ angeschlossen werden: Um das Einfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "STOP“ und "COM“ angeschlossen werden: Um das stoppen Einfahren des linearantrieb zu bewirken.
2) Kontrolle Modus - Momentan:
Wenn zwei Klemmen "S1“ und "COM“ angeschlossen werden: Um das Ausfahren des linearantrieb zu bewirken; Wenn zwei Klemmen "S1“ und "COM“ getrennt werden: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "S2“ und "COM“ angeschlossen werden: Um das Einfahren des linearantrieb zu bewirken; Wenn zwei Klemmen "S2“ und "COM“ getrennt werden: Um das stoppen Einfahren des linearantrieb zu bewirken.
Lieferumfang:

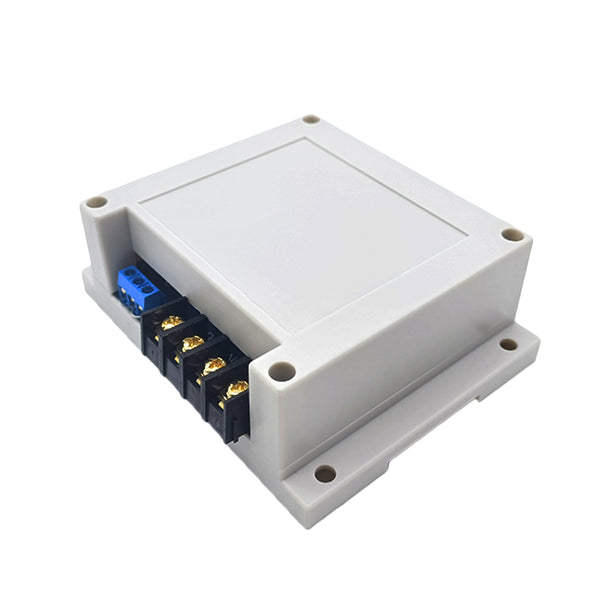

1 x Empfänger: S1PF-DC12 / S1PF-DC24

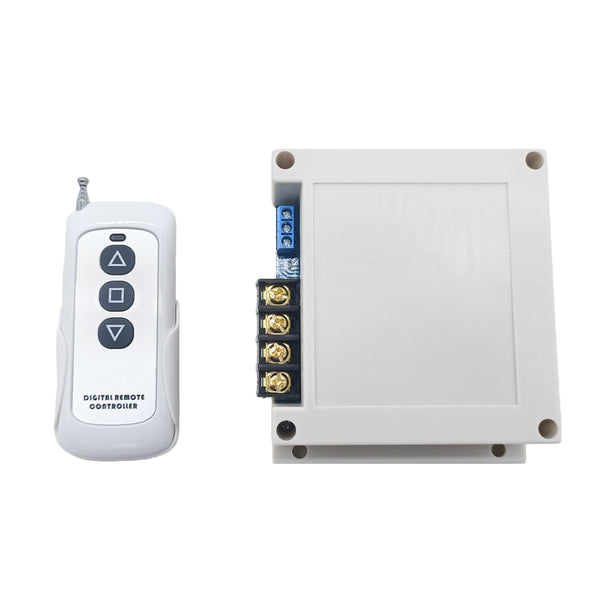

1 x Funk Handsender: CP-3
1 x Bedienungsanleitung
