Lieferumfang:
1 x Empfänger: S2PU-DC-ANT3
2 x Handsender: C-2 oder C-3
1 x Bedienungsanleitung
Anwendung:
Dieser DC 8V~80V Fernbedienung Funkschalter Set, mit 2 Kanäle 30A relaisausgang funk empfänger und handsender.
Es kann lange reichweite funksteuerung DC und AC Geräte. Wie LED-Beleuchtung, Lichter, Lampe, Motor, Pumpe, Linearantriebe, Magnetventile, Steckdose, usw.
Merkmal:
Funksteuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich: Kompatibel DC 8~80V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter von Empfänger:
Modell Nr.: S2PU-DC
Stromversorgung (Betriebsspannung): DC 8~80V
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Kanal: 2 Kanäle
3 Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais pro Kanal: 30A
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433MHz
Betriebstemperatur: -20°C bis +70°C

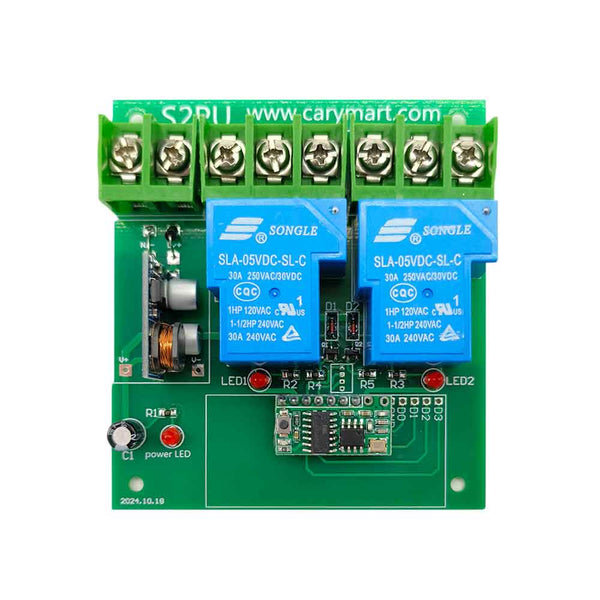

Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuse: 153 x 90 x 55 mm
Parameter des Fernsteuerung (Handsender):
Modell Nr.: 0021001 (C-2) / 0021002 (C-3)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Taste: 2 (C-2) / 3 (C-3)
Symbol des Knopfs: A, B (C-2) / A, B, C (C-3)
Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 6mA
Sendeentfernung: 100 Meter / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58mm x 39mm x 16mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger Selbstsichernd oder Momentan Modus einstellen, brauchen Sie einen Handsender mit 2 Tasten, wie Modell C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industrielle, 1000 Meter), oder CB-2 (1000 Meter).
Wenn Sie den Empfänger Verriegelung Modus einstellen, brauchen Sie einen handsender mit 3 Tasten, wie Modell C-3 (100 Meter), und CB-3 (1000 Meter).
Arbeitsbereich:
Mit dem Fernbedienung wie C-2 oder C-3 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-2 oder CB-3.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen "COM" und "NO" sind normalerweise geöffnet; Die Klemmen "COM" und "NC" sind normalerweise geschlossen.
Verdrahtung:
1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme "L / +" des Funkempfänger;
1.2) Verbinden Sie den Minuspol der DC Stromversorgung an Klemme "N / -" des Funkempfänger;
1.3) Verbinden Klemme "NO" des Funkempfänger an Pluspol der DC Stromversorgung;
1.4) Verbinden Klemme "COM" des Funkempfänger an Pluspol von DC Lampe;
1.5) Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.
2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme "L / +" des Funkempfänger;
2.2) Verbinden Sie den Minuspol der DC Stromversorgung an Klemme "N / -" des Funkempfänger;
2.3) Verbinden Klemme "NO" des Funkempfänger an das Phasenkabel der AC Stromversorgung;
2.4) Verbinden Klemme "COM" des Funkempfänger an eine Seite von AC Lampe;
2.5) Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-2:
Drücken und halten die Taste A am handsender: Das Relais 1 im Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Relais 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B am handsender: Das Relais 2 im Empfänger ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Das Relais 2 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-2:
Drücken Sie die Taste A am handsender: Das Relais 1 im Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Das Relais 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am handsender: Das Relais 2 im Empfänger ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Das Relais 2 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-3:
Drücken Sie die Taste A am handsender: Das Relais 1 im Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste C am handsender: Das Relais 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am handsender: Das Relais 2 im Empfänger ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste C am handsender: Das Relais 2 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
So koppeln Sie den Fernbedienung mit dem Empfänger:
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Koppeln Sie den C-2-Handsender: Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
Koppeln Sie den C-3-Handsender: Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war. Drücken Sie dann die Taste C am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste C erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
